1. Welche Zuordnung von elektrischer Größe und Einheit ist richtig?
.........Elektrische Größe...................Einheit
1) .Spannung.......................Megawatt
2) .Stromstärke.....................Kiloohm
3) .Widerstand......................Millivolt
4) .Arbeit...........................Kilowattstunde
5) .Leistung...........................Ampere

2. Ein Widerstand ist, wie dargestellt, gekennzeichnet. Für welche Spannung ist dieser Widerstand bemessen?

1) Die Spannung kann aus der Farbkenn-
zeichnung nicht abgelsen werden.
2) 5 V
3) 65 V
4) 100 V
5) 250 V

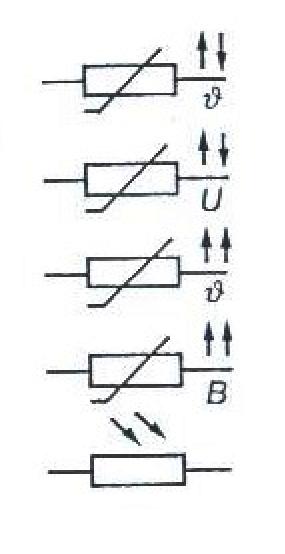

3. Welches Schaltzeichen stellt einen VDR-Widerstand dar?

1) .

2) .

3) .

4) .

5) .

4. In den Unterlagen für eine Messwerterfassung steht der Begriff "PT 100". Welche Aussage hierzu ist richtig?
1) Die Bezeichnung gilt für einen Platinwiderstand mit 100 Ohm bei 20°C.
2) Die Bezeichnung gilt für einen Platinwiderstand mit 100 Ohm bei 0°C.
3) Die Bezeichnung gilt für einen Platinwiderstand, dessen Widerstandswert bei 100 °C bestimmt ist.
4) Die Bezeichnung gilt für einen Palladiumwiderstand mit 100 Ohm bei 20°C.
5) Die Bezeichnung gilt für einen Widerstandstyp, der bei 100°C eingesetzt werden kann.

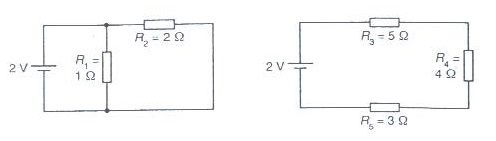

5. An welchen Widerstand bzw. an welche Widerstände ist der Spannungsabfall am größten?

1) Nur an R1
2) Nur an R2
3) Nur an R3
4) An R1 und R2
5) An R1, R2 und R3

6. Welche Aussage über die Parallelschaltung von Widerständen ist richtig?
1) Der Gesamtwiderstand ist größer als der kleinste Widerstand.
2) Durch alle Widerstände fließt ein gleich großer Strom.
3) Die Ströme durch die Einzelwiderstände sind von der Größe der Einzelwiderstände unabhängig.
4) Alle Widerstände liegen an derselben Spannung.
5) Der Gesamtstrom ist gleich dem Produkt der Einzelströme.

7. Was kann zur Zerstörung eines Widerstandsmessgeätes führen?
1) Messen eines zu kleinen Widerstandwertes
2) Messen eines zu großen Widerstandwertes
3) Messen an einer stromlosen Induktivität
4) Messen an einem entladenen Kondensator
5) Messen an einem stromdurchflossenen Widerstand

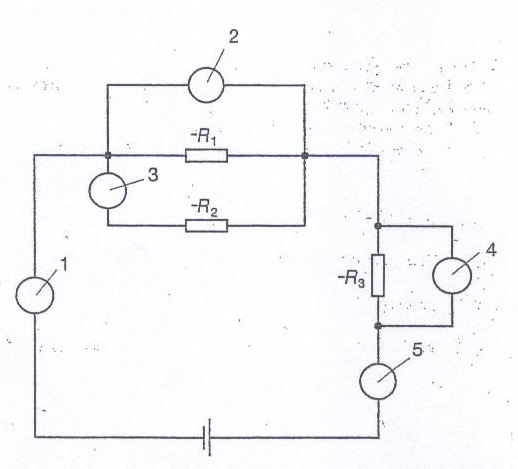

8. Welche Aussage über die nebenstehende Schaltung ist richtig?

1) Messinstrument 1 misst die Gesamtspannung

2) Messinstrument 2 misst die Stromstärke durch den Widerstand -R1.

3) Messinstrument 3 misst den Spannungsabfall am Widerstand -R3.

4) Messinstrument 4 misst die Stromstärke durch den Widerstand -R3.

5) Messinstrument 5 misst den Gesamtstrom.

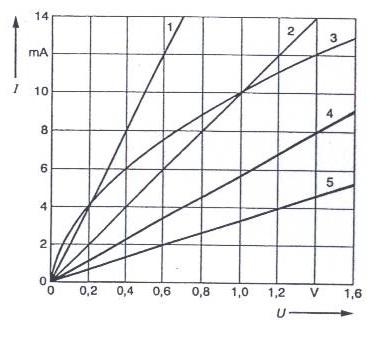

9. Welche Kurve zeigt die Kennlinie eines 100 Ohm Widerstandes?

1) Kurve 1

2) Kurve 2

3) Kurve 3

4) Kurve 4

5) Kurve 5

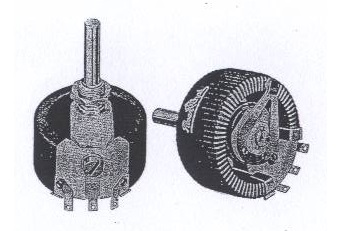

10. Was zeigen die Bilder?

1) Abgleichwiderstand
2) Potenziometeer
3) Stellwiderstand
4) Trimmerwiderstand
5) Dekadenwiderstand

11. In einem Stromkreis ist der Ausgangswiderstand gleich dem Innenwiderstand der Spannungsquelle. Welcher Belastungsfall liegt vor?
1) Kurzschluß
2) Leerlauf
3) Leistungsanpassung
4) Spannungsanpassung
5) Stromanpassung

12. Wie lautet dasTypenkurzzeichen für die Leitung im Bild?

1) H03VH-Y
2) H05V-U
3) NYM
4) NYL
5) NYIF

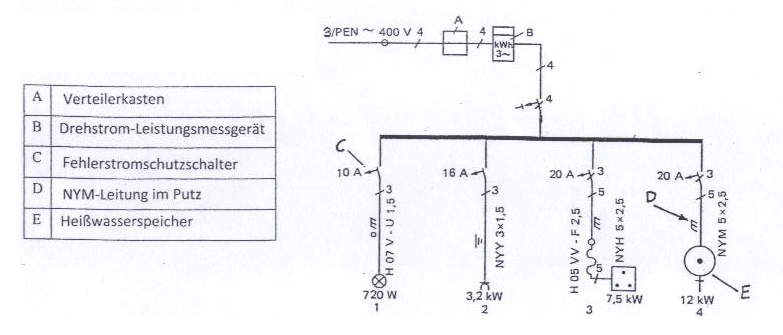

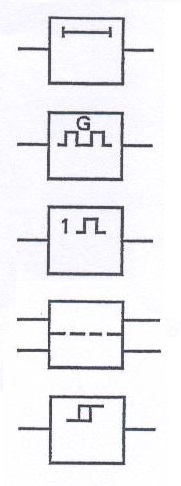

13. Im Schaltplan werden die Bauteile durch Schaltzeichen dargestellt. Welchem Symbol/
Schaltzeichen ist die richtige Beschreibung zugeordnet?

1)
2)
3)
4)
5)

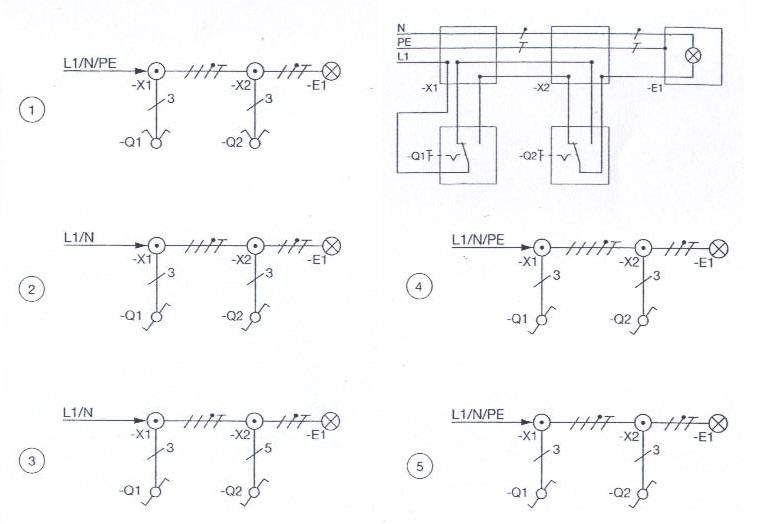

14. Welcher Installationsplan entspricht in der Funktion und Ausführung dem dargestellten Stromlaufplan in zusammenhängender Darstellung?

1)

2)

3)

4)

5)

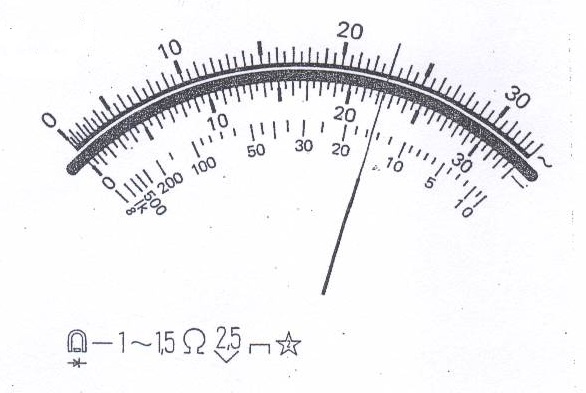

15. Die Skala des Messinstruments soll abgelesen werden. Eingestellt wurde am Messgerät der Messbereich 60 mA ~.
Wie groß ist der Messwert?

1) 15 mA

2) 22,4 mA

3) 23 mA

4) 26 mA

5) 46 mA

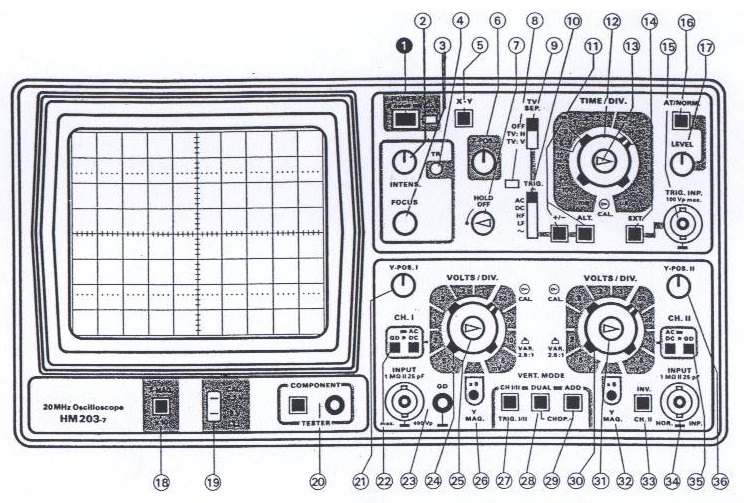

16. Welches Oszilloskop ist im Bild durch die Frontansicht dargestellt?

1) Zweistrahl-Oszilloskop, mit dem zwei Eingangssignale nur zeitlich verzögert dargestellt werden können
2) Zweikanal-Oszilloskop, mit dem zwei Eingangssignale gleichzeitig dargestellt werden können
3) Zweikanal-Oszilloskop, mit dem zwei Eingangssignale durch die Einstellelemente Pos (24) und
Pos (30) zeitlich verzögert dargestellt werden können
4) Einstrahl-Oszilloskop, mit dem jewils nur ein Eingangssign dargestellt werden kann
5) Zweistrahl-Oszilloskop, mit dem zwei Eingangssignale gleichzeitig dargestellt werden können

17. In welcher Zeile der Tabelle ist die Funktion des Einstellelements richtig angegeben?
........Einstellelement
............(Pos.-Nr.)...........................Funktion
1) ...(2).......Schärfeeinstellung für den Katodenstrahl
2) ...(2).......Helligkeitseinstgellung für die Bildschirmbeleuchtung
3) ...(3).......Helligkeitseinstgellung für den Katodenstrahl
4) ...(3).......Helligkeitseinstgellungfür die Bildschirmbeleuchtung
5) ...(3).......Schärfeeinstellung für den Katodenstrahl

18. Welche Größen können mit einem analogen Oszilloskop direkt gemessen werden.
1) Leistung
2) Effektivwert von Spannungen
3) Spitzenwert von Strömen
4) Spitze-Spitze-Wert von Spannungen
5) Mittelwert von Spannungen

19. Für welche Messung wird die Schalterstellung AC am Y-Eingang des Oszilloskops benötig? (Feld 22 + 35)
1) Für die Messung reiner Gleichspannung
2) Für die Messung von Zeitabschnitten
3) Für die Messung des Gleichspannungsanteils einer zu messenden Spannung
4) Für die Messung des Wechselspannungsanteils einer zu messenden Spannung
5) Für die Messung der Frequenz einer Gleichsapnnung

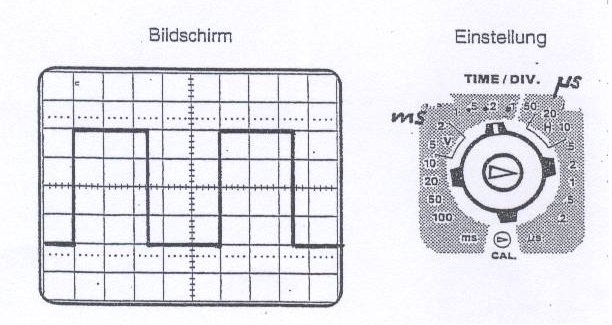

20. Das Oszilloskopbild wurde mit den vorgegebenen Einstellungen ermittelt.
Wie groß ist die Periodendauer der Spannung?

1) 0,2 µs
2) 1,0 µs
3) 2,0 µs
4) 0,2 ms
5) 1,0 ms

21. Welche der folgenden Anzeigen eines digital anzeigenden Messgerätes stellt eine 4 1/2-stellige Anzeige dar?

1)
2)
3)
4)
5)

22. Welche Bezeichnung trifft für das Bauteil zu?

1) Kapazitiver Messsensor
2) Induktiver Widerstand
3) Messwiderstand
4) Dehnungsmessstreifen
5) Inkrementaler Widerstand

23. Zur Spannungsversorgung der Kleinsteuerung werden 24 V DC benötigt. Mithilfe welchen Betriebsmittels kann dies realisiert werden?

1) Frequenzumrichter
2) Leistungsschütz
3) Spannungsteiler
4) Netzteil
5) Funktionsgenerator

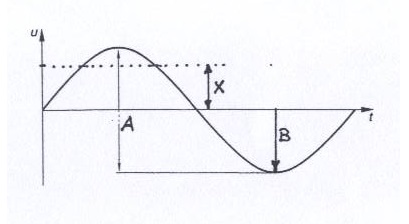

24. Welcher Wert wird in der nebenstehenden Spannungskurve mit X gekennzeichnet??

1) Der Scheitelwert û
2) Der Effektivwert U
3) Der Spitze-Spitze-Wert uss
4) Der doppelte Effektivwert 2 x U
5) Der doppelte Spitz-Spitze-Wert 2 x uss

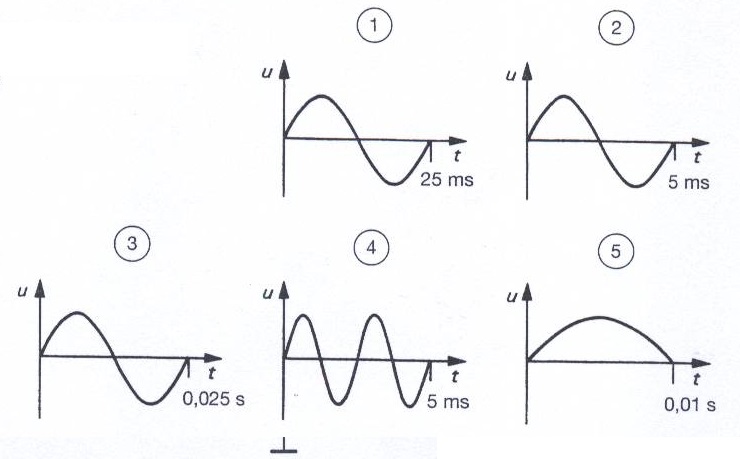

25. In welchem der dargestellten Diagramme ist der zeitliche Verlauf einer sinusförmigen Wechselsapnnung mit f = 400 Hz richtig dargestellt?

1)

2)

3)

4)

5)

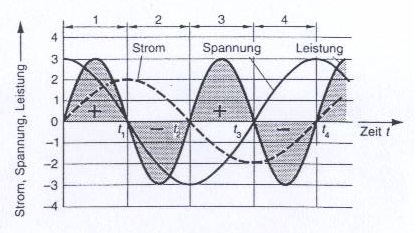

26. Das Diagramm zeigt den Verlauf von Spannung, Strom und Leistung eines Verbrauchers. Um welchen der genannten Verbraucher handelt es sich dabei?

1) Um einen Wirkwiderstand
2) Um einen Blindwiderstand
3) Um eine Drosselspule mit Wirkwiderstand
4) Um einen Kondensator
5) Um einen Kondensator, der mit einem Wirkwiderstand in Reihe
geschaltet ist

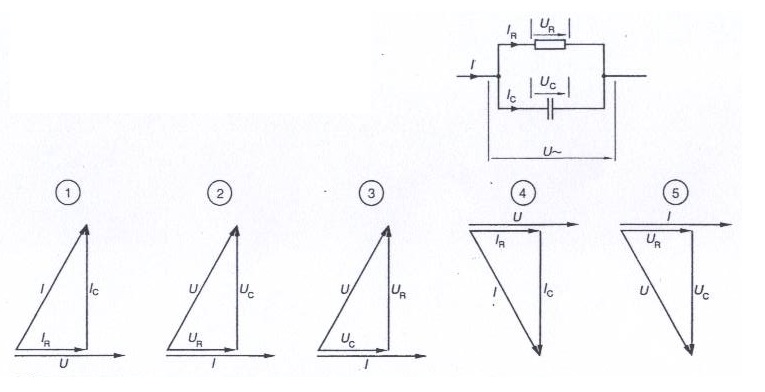

27. Welches Zeigerdiagramm filt für die dargestellte Parallelschaltung?

1)

2)

3)

4)

5) .

28. Als Spannungsversorgung der Anlage wird ein Schaltnetzteil verwendet. Welche der folgernden Aussagen trifft für ein Schaltnetzteil zu?
1) Schaltnetzteile haben einen schlechteren Wirkungsgrad als lineare Netzteile.
2) Schaltnetzteile haben ein höheres Gewicht als lineare Netzteile.
3) Der Wirkungsgrad von Schaltnetzteile ist besser als der von linearen Netzteilen.
4) Schaltnetzteile sind immer AC/AC-Wandler.
5) Schaltnetzteile sind immer DC/AC-Wandler.

29. Was bedeutet auf einem Transformator das nebenstehende Zeichen?

1) Spartransformator
2) Sicherheitstransformator
3) Heiztransformator
4) Spielzeugtransformator
5) Schweißtransformator

30. In eine Anlage soll ein elektrisches Betriebsmittel eingebaut werdn. Nach den DIN VDE-Normen muss das Betriebsmittel mindestens der Schutzart IP 44 entsprechen. Im Lager befinden sich jedoch nur Betriebsmittel der in den fünf Auswahlantworten angegebenen Schutzarten. Welches Betriebsmittel kann eingbaut werden?
1) IP 54
2) IP 2X
3) IP40
4) IP 5X
5) IP X5

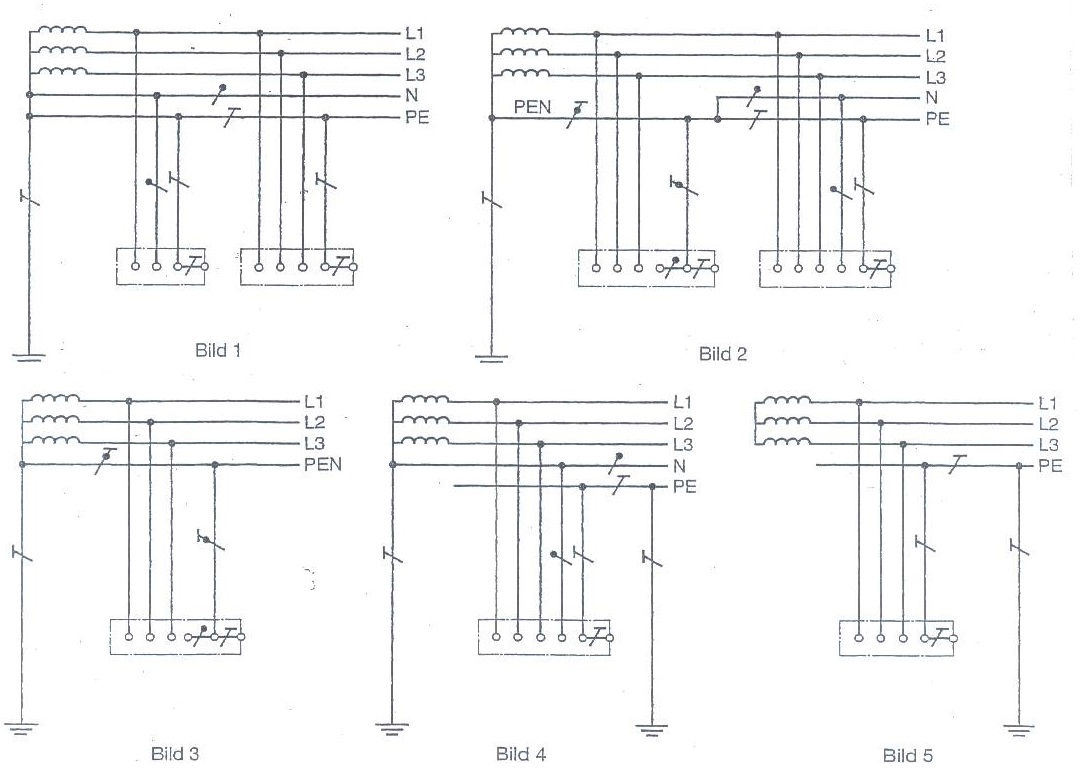

31. Welches Bild zeigt ein TN-S-Netz?
1) Bild 1
2) Bild 2
3) Bild 3
4) Bild 4
5) Bild 5

32. Ein D/A-Umsetzer für positive Ausgangsspannung liefert 10 mV an seinem Ausgang, wenn an seinen Dateneingängen das Bitmuster 0000 0001 anliegt. Welcher Spasnnungswert ist beim Bitmuster 1001 0000 gegeben?
1) 0,9 V
2) 1,28 V
3) 2,55 V
4) 1,44 V
5) 10 V

33. Welche der Maßnahmen eignet sich am besten, einem Datenverlust durch Computerviren vorzubeugen?
1) Einbinden eines Virenschutzprogramme in die Autostart-Gruppe
2) Verwenden von mehreren Virensuchprogrammen
3) Firewall
4) Schreibschützen der Programmdateien *.EXE, *.COM usw.
5) Regelmäßiges Anfertigen von Sichheitskopien

34. Was versteht man beim Arbeiten mit Computern unter dem Begriff "Multitasking"?
1) Das gleichzeitige Arbeiten it einem Programm auf mehreren Computern
2) Die Befehlseingabe in einer Programmiersprache
3) Das parallel Arbeiten mit mehreren Programmen an einem Computer
4) Das Erweitern eines Programms durch einen Benutzer
5) Das Komprimieren beliebig vieler Programme auf der Festplatte

35. Welcher der genannten Begriffe steht für eine drahtlose Kommunikation zwischen PC und anderen an den PC angeschlossenen Geräten?
1) DEE
2) DÜE
3) Bluetooth
4) WAP
5) LAN

36. Wie heißt das Programm, mit dem man Webseiten betrachtet?
1) Router
2) Server
3) Monitorprogramm
4) Assembler
5) Browser

37. Welche wesentliche Aufgabe hat eine unterbrechungsfreie Stromversorgung (USV) in Computernetzwerken?
1) .Die passiven Netzwerkkomponenten bei Netzausfall mit Energie zu versorgen
2) .Bei Ausfall der Netzspannung den/die Monitore mit Energie zu vesorgen
3) .Den Drucke mit Energie zu versorgen, damit ein eventuell vorhandener Druckauftrag nicht unterbrochen wird
4) .Der Server eines Netzwerkes für eine bestimmte Zeit mit Energie zu versorgen, damit wichtige Daten gesichert werden können
5) .Bei Ausfall der Notstromaggregate die Stromversorgung des Netzwerks sicherzustellen

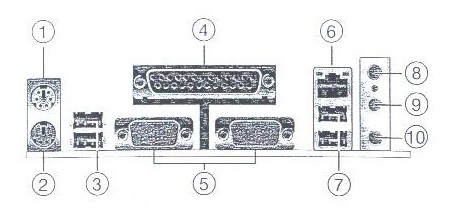

38. Das nebenstehende Bild zeigt die I/O-Anschlüsse der Hauptplatine eines Computers. Welche Zuordnung ist richtig angegeben?

1) Ziffer 1 ----> USB-Anschlüsse
2) Ziffer 5 ----> Serielle Schnittstellen
3) Ziffer 6 ----> Parallele Schnittstellen
4) Ziffer 9 ----> Tastatur-Anschluss
5) Ziffer 10 ----> Netzwerk-Anschluss

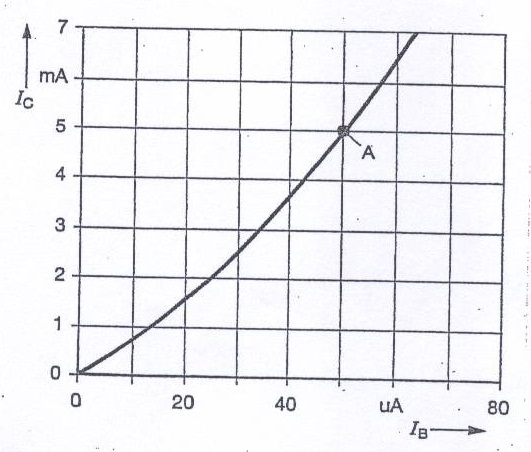

39. Das Bild zeigt die Stromsteuerkennlinie eines bipolaren Transistors. Wie groß ist der Gleichstromverstärkungsfaktor B im Arbeitspunkt A?

1) 10
2) 50
3) 100
4) 500
5) 1000

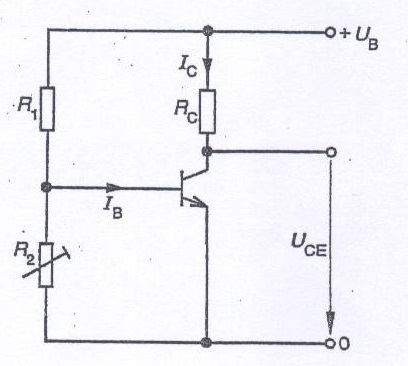

40. In der Schaltung wird der Widerstand R2 vergrößert. Wie wirkt sich diese Änderung aus?

1) Die Spannung UCE wird größer.
2) Die Spannung am Widerstand Rc wird kleiner.
3) Der Strom IB wird kleiner.
4) Der Strom Ic wird kleiner.
5) Die Spannung UCE wird kleiner.

41. Welche Prinzipschaltung ist dargestellt?

1) Festspannungsregeler mit verbesserter Siebung
2) Festspannungsregeler mit symetrischer Ausgangsspannung
3) Schaltung zur Spannungsstabilisierung, deren Ausgangsstrom
größer ist als der Nennstrom des Festspannungsreglers
4) Schaltung zur Spannungsstabilisierung, deren Ausgangsspannung
größer ist als die Nennspannung des Festspannungsregler
5) Festspannungs-Regler mit zusätzlichen Überlastschutz

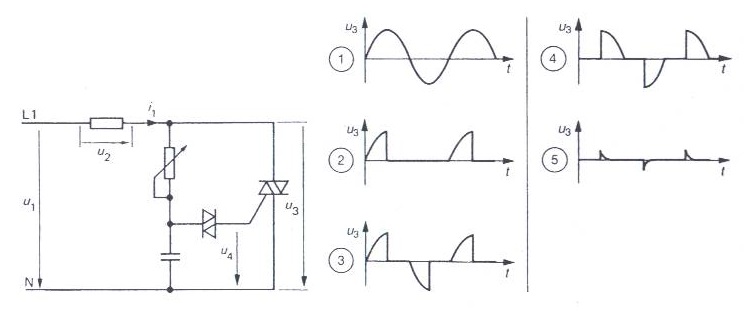

42. Welches Diagramm zeigt den Verlauf von u3 bei einem Zündwinkel von 90° bzw. 270°?

1)

2)

3)

4)

5)

43. Was sind die typischen Merkmale eines Operationsverstärkers?
1) Differenz-Verstärker im Ausgang, große Dämpfung, großer Eingangswiderstand
2) Differenzverstärker mit großem Eingangswiderstand, großer Spannungsverstärkung und kleinem Ausgangswiderstand
3) Variable Betriebsspannung, große Stromverstärkung, grßer Ausgangswiderstand, minimaler Eingangsstrom
4) Darlington-Schaltung für große Spannungsverstärkung und kleine Leistungsaufnahme
5) Großer Einagangs- und Ausgangsspannungsbereich und große Spannungsverstärkung

44. Welche Aufgabe erfüllt der beschaltete Operationsverstärker?

1) Schwellwertschalter
2) Invertierender Verstärker
3) Impedanzwandler
4) Strom-Spannungs-Umsetzer
5) Komparator

45. Welches Verhalten zeigt ein Operationsverstärker ohn Gegenkopplung?
1) Die Spannungsverstärkung wird 1.
2) Die Spannungsverstärkung wird um 30% kleiner.
3) Die Spannungsverstärkung verdopplet sich.
4) Die Spannungsverstärkung erhöht sich auf die Leerlaufverstärkung.
5) Die Spannungsverstärkung ist undefiniert.

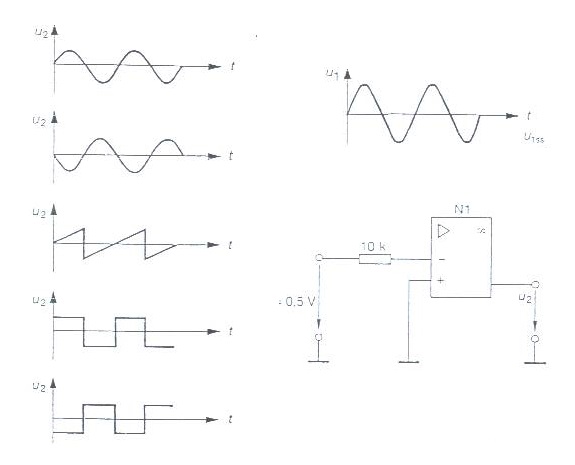

46. Die dargestelllte Operationsverstärkerschaltung wird am Eingang mit der sinusförmigen Wechselspannung u1 gespeist.Welchen Verlauf hat die Ausgangssapnnung u2?

1)

2)

3)

4)

5)

47. Welche Möglichkeit der galvanischen Trennung ist in der Ausgabegruppe bei einem Automatisierungsgerät üblich?
1) Trafo
2) Schütz
3) Optokoppler oder Relais
4) Transistor
5) Fototransistor

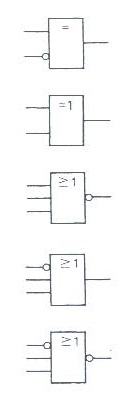

48. Welches Symbol ist das genormte Schaltzeichen für ein ODER-Glied mit einem negerten Eingang?

1)

2)

3)

4)

5)

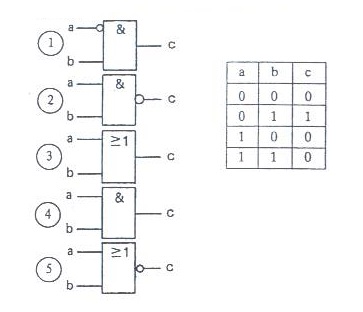

49. Zu welchem Veerknüpfungsglied gehört die Wahrheitstabelle?

1)
2)
3)
4)
5)

50. Welches Verknüpfungsglied zeigt bei den gegebenen Eingangssignalen A un B das dargestellte Ausgangssignal Q?

1) NOR-Glied
2) NICHT-Glied
3) UND-Glied
4) ODER-Glied
5) NAND-Glied

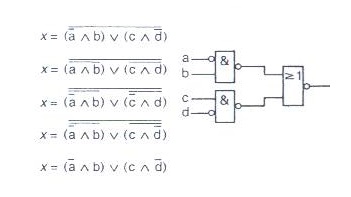

51. Welche Gleichung gilt für die dargestellte Logikschaltungt?

1)
2)
3)
4)
5)

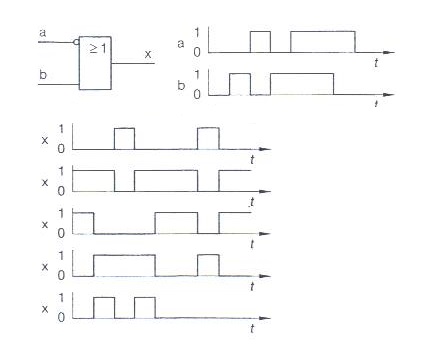

52. Welches Impulsdiagramm kann am Ausgang des Verknüpfungsgliedes bei den gegebenen Eingangsimpulsen aufgenommen werden?

1)
2)
3)
4)
5)

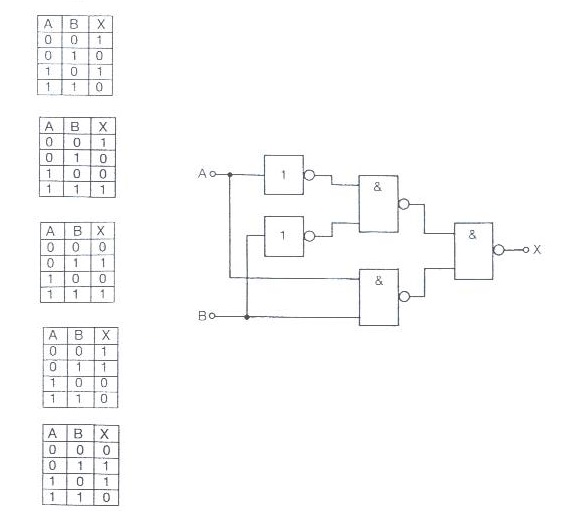

53. Welche Wahrheitstabelle gehört zu dieser Schaltung?

1)

2)

3)

4)

5)

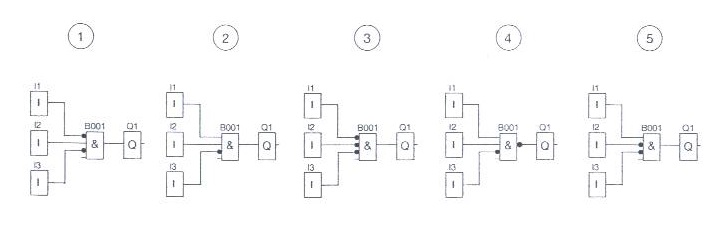

54. Der Ausgang Q1 Ihrer Steuerungsschaltung soll nur gesetz werden, wenn die Eingänge I1 und I2 gesetzt sind und ein weiterer Eingang I3 nicht gesetzt ist. Mit welchem Funktionsplan kann diese Steuerung umgesetzt werden?

1)
2)
3)
4)
5)

55. Welches Bauteil wird mit dem abgebildeten Schaltzeichen dargestellt?

1) 4-Bit-Zähler

2) .4-Bit-Schieberegister

3) Serieller Speicher

4) Vierfach-RS-Flip-Flop

5) RAM-Speicher

56. Welche Binärzahl hat den Wert "DE" in sedezimaler Schreibweise?
1) 1010 1010
2) 1101 1111
3) 1101 1110
4) 0101 0111
5) 0000 1010

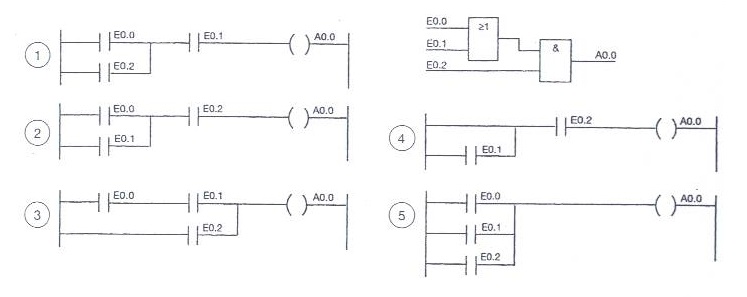

57. Der Funktionsplan zeigt einen Ausschnitt aus dem Steuerungsprogramm einer Werkzeugmaschine, Welcher Kontaktplan gibt den Funktionsplan richtig wieder?

1)
2)
3)
4)
5)

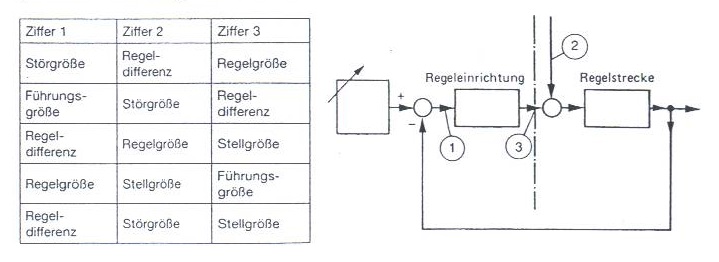

58. In dem nebenstehenden Wirkungsplan eines Regelkreises sind einige Größen mit den Ziffern 1 bis 3 gekennzeichnet. Welche Zeile der Tabelle gibt die richtige Zuordnung von regelungstechnischer Bezeichnung und Ziffer richtig wieder?

1)
2)
3)
4)
5)

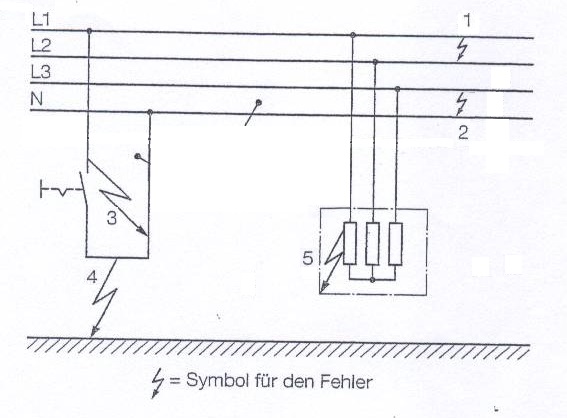

59. Welcher der mit den Zahlen 1 bis 5 gekennzeichneten Fehler ist richtig bezeichnet?

1) Fehler 1: Leiterschluss
2) Fehler 2: Erdschluss
3) Fehler 3: Kurzschluss
4) Fehler 4: Leiterschluss
5) Fehler 5: Körperschluss

60. Eine Netzzuleitung ist anein Gerät der Schutzklasse I anzuschließen. Welche Farbkennzeichnungen der Adern werden verwendet?
1) Braun, schwarz, blau
2) Braun, schwarz, rot
3) Braun, blau, grün-gelb
4) Rot, schwarz, grün-gelb
5) Blau, rot, grün-gelb

61. Welches Schaltzeichen wird in einem Installtionsplan für einen RCD (Fehlerstromschalter) verwendet?

1)

2)

3)

4)

5)

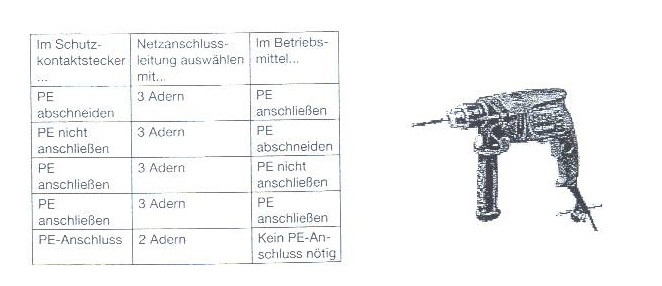

62. An dem dargestellten Betriebsmittel der Schutzklasse II, mit dem Sie oftmals arbeiten, muss die Netzanschlussleitung erneuert werden. Eine Austauschleitung des hersteller steht nicht zur Verfügung. In welcher Zeile der Tabelle sind die möglichen Arbeitsgänge alle richtig beschrieben?

1)
2)
3)
4)
5)

63. In einem PC muss die Lithium-Zelle zur Speicherung der BIOS-Daten ausgetauscht werden. Wie muss man mit der ausgewechselten Zelle verfahren werden?
1) Lithium darf über den Restmüll entsorgt werden
2) Zuführung zur Wiederaufbereitung über Sammelstellen
3) Entsorgung über den Altmetallhändler
4) Verbrennung bei Temperaturen über 1600°C
5) Abgabe bei einer Apotheke

64. Welche Aufgabe hat der Passeinsatz in einem Sicherungssockel?
1) Er verhindert das Einsetzen einer Sicherung mit zu hoher Stromstärke.
2) Er dient zum Schutz gegen Berührung des Fußkontaktes beim Auswechseln einer Sicherung
3) Er dient zur Wärmeableitung bei überhitzter Sicherung (Wärmeschutzfilter).
4) Er dient als mechanischer Schutz bzw. Halterung der Sicherung.
5) Er soll eine bessere Kontaktgabe der Sicherung mit dem Fußkontakt bewirken.

65. Bei der Auftragsabwicklung wird ein Lastenheft erstellt. Wer formuliert die dann darin enthaltenden Anforderungen?
1) Auftragnehmer
2) Auftraggeber
3) Berufsgenossenschaft
4) IHK
5) Facharbeiter

This is more feedback!

This is the feedback!
