Technologie 1
1.
Welche Zuordnung von elektrischer Größe und Einheit ist richtig?
.........Elektrische Größe...................Einheit
a) .Spannung.......................Megawatt
b) .Stromstärke.....................Kiloohm
c) .Widerstand......................Millivolt
d) .Arbeit...........................Kilowattstunde
e) .Leistung...........................Ampere
2.
Welchen Wert und welche Toleranz hat der symbolisch dargestellte Widerstand?
a) 82 Ohm +/- 5%
b) 200 Ohm +/- 10%
c) 820 Ohm +/- 5%
d) 1 kOhm +/- 10%
e) 10 kOhm +/- 10%

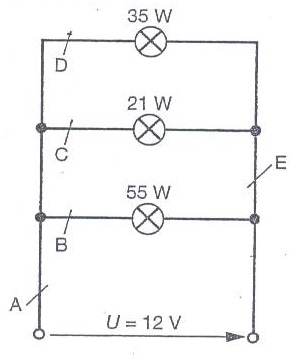

3.
In der Schaltung sind drei Glühlampen mit verschiedener Leistung parallel geschaltet. An welcher Stelle der Schaltung fließt der kleinste Strom?
a) Bei A
b) Bei B
c) Bei C
d) Bei D
e) Bei E
4.
Welche Zeit (in h) war eine 40W-Glühlampe in Betrieb, wenn sich mithilfe eines Zählers feststellen lässt, dass 4,2 kWh umgesetzt wurden?
a) t = 0,1 h
b) t = 1,8 h
c) t = 6,3 h
d) t = 9,5 h
e) t 0 105 h
5.

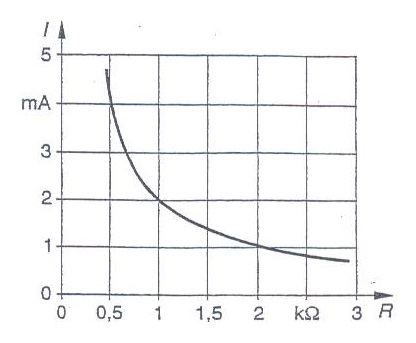

Die dargestellte Kurve I = f(R) wurde messtechnisch ermittelt. Wie groß war die hierbei an der Spannungsquelle eingestellte Spannung?
a) 2 V
b) 4 V
c) 5 V
d) 10 V
e) 20 V
6.
Welche Aussage über den Wirkungsgrad ist richtig?
a) Der Wirkungsgrad ist die Differenz zwischen zugeführter und abgegebener Leistung.
b) Der Wirkungsgrad ist das Verhältnis zwischen zugeführter und abgegebener Leistung.
c) Der Wirkungsgrad ist die Differenz zwischen Klemmenspannung und Betriebsspannung.
d) Der Wirkungsgrad ist die Differenz zwischen abgeführter und zugeführter Leistung.
e) Der Wirkungsgrad ist das Verhältnis von Wirkleistung zu Scheinleistung.
7.
Was muss beim Anschluss von beweglichen Leitungen gegenüber festverlegten Leitungen zusätzlich beachtet werden?
a) Richtige Farbfolge
b) Zulässige Aderquerschnitte
c) Richtige Zugentlastung
d) Fester Sitz aller Schrauben
e) Einhaltung der Schutzmaßnahmen
8.
Welche Aussage über die nebenstehende Schaltung ist richtig?
a) Messinstrument 1 misst die Gesamtspannung
b) Messinstrument 2 misst die Stromstärke durch den Widerstand -R1.
c) Messinstrument 3 misst den Spannungsabfall am Widerstand -R3.
d) Messinstrument 4 misst die Stromstärke durch den Widerstand -R3.
e) Messinstrument 5 misst den Gesamtstrom.

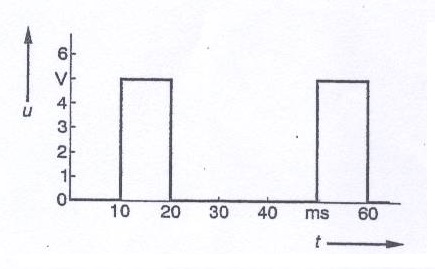

9.
Wie groß ist der Tastgrad der Rechteckspannung?
a) G = ti / T = 10 ms / 50 ms = 0,2
b) G = ti / T = 10 ms / 40 ms = 0,25
c) G = ti / T = 10 ms / 30 ms = 0,33
d) G = T / ti = 30 ms / 10 ms = 3
e) G = T / ti = 40 ms / 10 ms = 4
10.

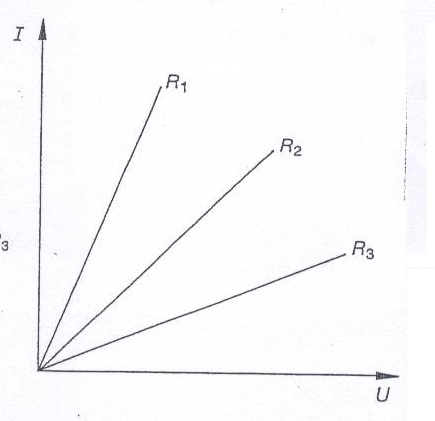

Das Bild zeigt die Kennlinie von drei Widerständen. Welche Aussage ist richtig?
a) R1 > R2
b) R3 = 2 R1
c) R3 < R1
d) R1 = R2 + R3
e) R2 < R3
11.
Welche Zuordnung Schaltzeichen/Benennung ist richtig?
a) Wechselschalter
b) Ausschalter, zweipolig
c) Serienschalter
d) Wechselschalter, zweipolig
e) Ausschalter

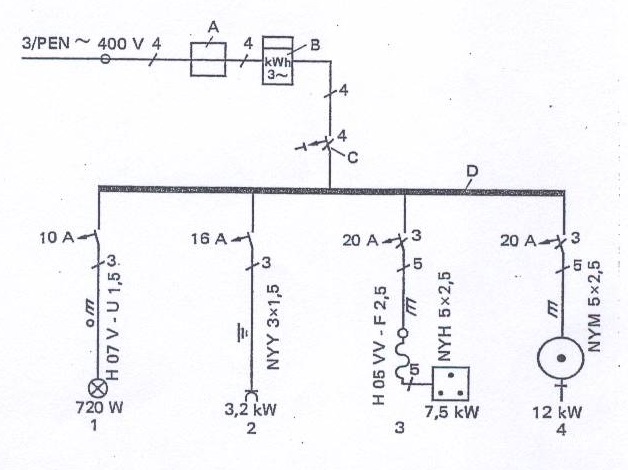

12.
Welches Bauteil wird durch das mit B gekennzeichnete Schaltzeichen dargestellt?
a) Leistungsmesser
b) Drehstrom-Zähler
c) Verteilerkasten
d) Hausanschlusskasten
e) Wechselstrom-Zähler
13.
Flüssigkeitsanzeigen (LCD) werden mit Leuchtdioden (LED) verglichen. Welche Behauptung hierzu ist richtig?
a) Bei hellem Tageslicht ist eine LED-Anzeige günstiger.
b) Bei den LED ist die Stromaufnahme geringer.
c) Bei den LED ist die Stromaufnahme wesentlich größer.
d) Eine LED-Anzeige ist träger als eine LCD-Anzeige.
e) Bei fehlender Fremdbeleuchtung ist eine LCD-Anzeige vorzuziehen.
14.
Ein Messinstrument ist mit folgenden Angaben gekennzeichnet:
Welche Behauptung über die Zahl 1,5 ist richtig?
a) Sie gibt den höchstzulässigen Anzeigefehler in Volt an.
b) Sie gibt den höchstzulässigen Anzeigefehler in % vom angezeigten Wert an.
c) Sie gibt den höchstzulässigen Anzeigefehler in Ampere an.
d) Sie gibt den höchstzulässigen Anzeigefehler in % vom Messbereichsendtwert an.
e) Sie gibt an, dass die Prüfspannung des Messinstruments 1,5 kV beträgt.
15.
Die Skala des Messinstruments soll abgelesen werden. Eingestellt wurde am Messgerät der Messbereich 600 mA -.
Wie groß ist der Messwert?
a) 150 mA
b) 234 mA
c) 230 mA
d) 448 mA
e) 460 mA
16.
Worauf ist bei der Verwendung eines direkt anzeigenden Widerstandsmessgerät (Ohmmeter) zu achten?
a) Auf den Innenwiderstand des Widerstandmessgeräts
b) Auf den Vorwiderstand des Widerstandsmessgerätes
c) Auf die Belastbarkeit des Widerstandsmessgerätes
d) Auf die Spannungslosigkeit der Messobjekte
e) Auf die Polung der Messobjekte
17.
Welche Größen können mit einem analogen Oszilloskop direkt gemessen werden.
a) Leistung
b) Effektivwert von Spannungen
c) Spitzenwert von Strömen
d) Spitze-Spitze-Wert von Spannungen
e) Mittelwert von Spannungen
18.

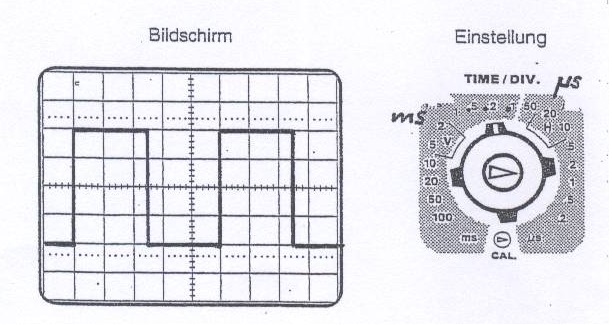

Das Oszilloskopbild wurde mit den vorgegebenen Einstellungen ermittelt.
Wie groß ist die Periodendauer der Spannung?
a) 0,2 µs
b) 1,0 µs
c) 2,0 µs
d) 0,2 ms
e) 1,0 ms

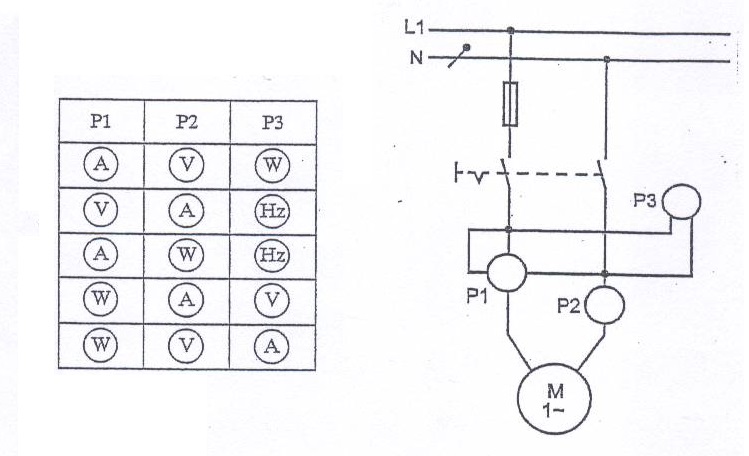

19.
In der Schaltung sollen verschiedene Messungen durchgeführt werden. In welcher Zeile sind die Messinstrumente P1 - P3 richtig zugeordnet?
a) .
b) .
c) .
d) .
e) .
20.

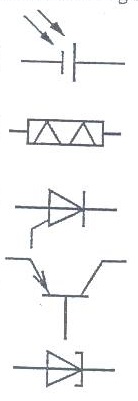

Welche Zuordnung Schaltzeichen/Benennung ist richtig?
a) Fotoelement
b) Feldplatte
c) Triac
d) NPN-Transistor
e) Z-Diode
21.

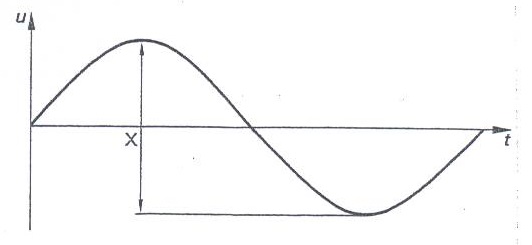

Welcher Wert der Spannung wird in der nebenstehenden Spannungskurve mit X gekennzeichnet?
a) Der Scheitelwert û
b) Der Effektivwert U
c) Der Spitze-Spitze-Wert uss
d) Der doppelte Effektivwert 2 x U
e) Der doppelte Spitz-Spitze-Wert 2 x Uss
22.

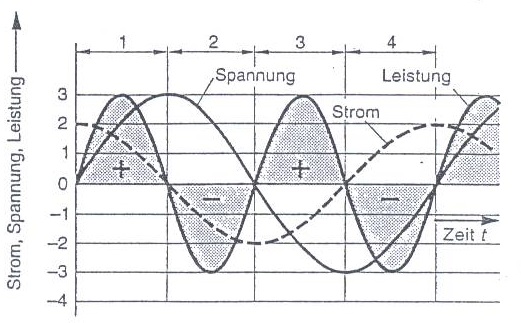

Das Diagramm zeigt den Verlauf von Spannung, Strom und Leistung eines Verbrauchers. Um welchen der genannten Verbraucher handelt es sich hierbei?
a) Um einen Kondensator
b) Um einen induktiven Blindwiderstand
c) Um eine Drosselspule mit Wirkwiderstand
d) Um einen Wirkwiderstand
e) Um einen Kondensator, der mit einem Wirkwiderstand
in Reihe geschaltet ist
23.

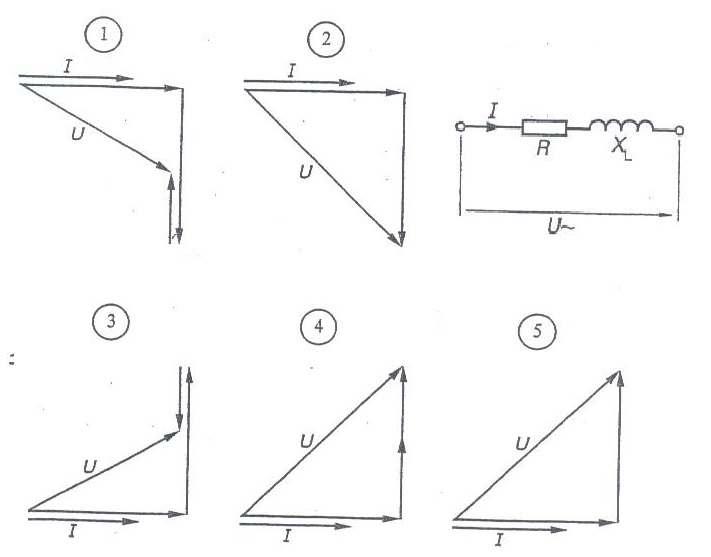

Welches Zeigerdiagramm gilt für die dargestellte Reihenschaltung?
1
) .
2
) .
3
) .
4
) .
5
) .
24.
Welche Aussage über Einphasentransformatoren ist richtig?
a) Netztransformatoren haben prinzipiell nur eine Ausgangswicklung ohne Anzapfung.
b) Klingeltransfomaoren dürfen nur eine Ausgangsspanung von max 8V haben.
c) Trenntransformatoren dürfen nur eine maximale Ausgangsspannung von 25 V abgeben.
d) Trenntransformatoren haben für die Eingangs- und Ausgangswicklung getrennte Spulenkörper oder einen Spulenkörper mit Trennwand.
e) Trenntransformatoren müssen immer schutzisoliert sein.
25.
In eine Anlage soll ein elektrisches Betriebsmittel eingebaut werden. Nach den DIN VDE-Normen muss das Betriebsmittel mindestens der Schutzart IP 44 entsprechen. Im Lager befinden sich jedoch nur Betriebsmittel der in den fünf Auswahlantworten angegebenen Schutzarten. Welches Betriebsmittel kann eingebaut werden?
a) IP 54
b) IP 2X
c) IP 40
d) IP 5X
e) IP X5

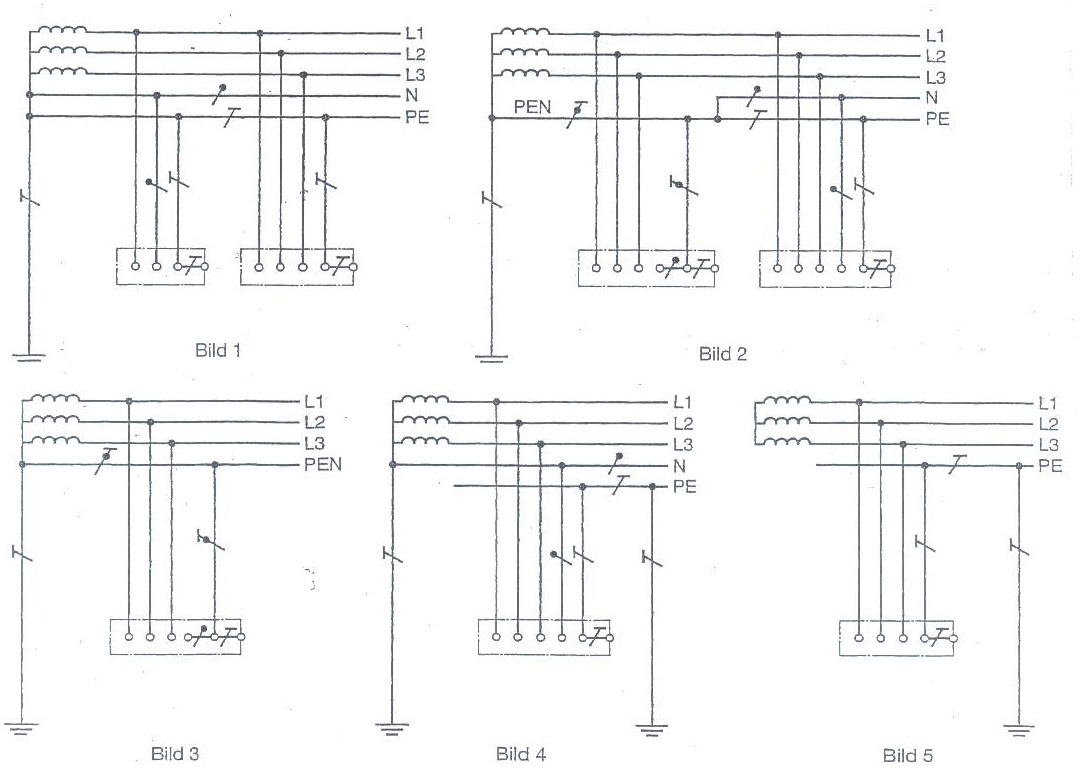

26. Welches Bild zeigt ein TN-S-Netz?
a) Bild 1
b) Bild 2
c) Bild 3
d) Bild 4
e) Bild 5
27.
Welche Binärzahl hat der Wert "CF" in sedezimaler Schreibweise?
a) 1100 1110
b) 1010 1010
c) 0000 1010
d) 0101 0111
e) 1100 1111
28.
Bei welcher Auswahlantwort sind nur Eingabegeräte aufgeführt?
a) Gamepad, Monitor, CD-ROM
b) Drucker, Diskette, Festplatte
c) Funkmaus, Datenbus, Scanner
d) Tastatur, Maus, Grafiktablet
e) RAM, Software, COM
29.
Was versteht man bei der Datenberarbeitung unter einer Schnittstelle?
a) Eine Programmabruchstelle
b) Eine Programmverzweigung
c) Eine Trennungsmarke in einer Textdatei
d) Einen Datenübergabepunkt zwischen Zentraleinheit und Peripheriegerät
e) Die Nachkommastelle, an der die langen Zahlen abgeschnitten werden
30.
Für die Verbindung zwischen einem Rechner und einem Server muss welche Karte im Rechner eingebaut sein?
a) Soundkarte
b) Grafikkarte
c) Netzwerkkarte
d) TV-Karte
e) Kontrollkarte
31.
Was ist BIOS?
a) BIOS ist die Basis-Software, die der Computer direkt beim Start lädt.
b) BIOS ist für die Sound Ein- und Ausgabe verantwortlich.
c) Eine Spiele-Software.
d) Der Hintergrund des Desktops.
e) BIOS ist das Hauptspeichersystem eines PCs.
32.
Was ist "NTFS"?
a) Ein Spieleformat
b) Ein Dateisystem
c) Eine PC-Schnittstelle
d) Ein Datenträger
e) Ein Betriebssystem

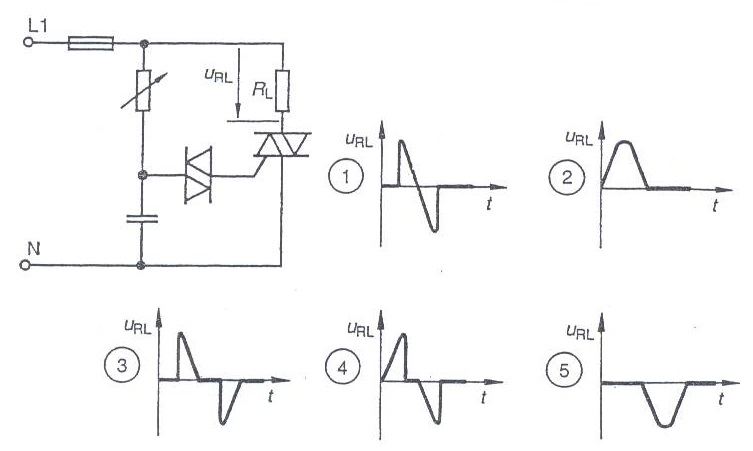

33.
In der abgebildeten Schaltung ist der Zündwinkel auf 90° eingestellt. Welches Diagramm gibt den Kurvenverlauf von URL richtig wieder?
1
) .
2
) .
3
) .
4
) .
5
) .
34.

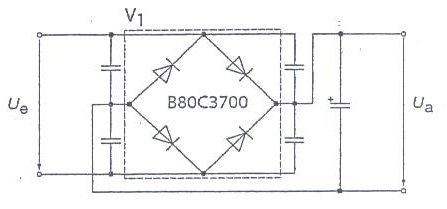

Die Standard-Stromversorgung IK-88/1 enthält den dargestellten Gleichrichter. Welche Bedeutung hat die Bezeichnung B80C3700?
a) Zweipulsige Brückenschaltung, maximal 80V Eingangsspannung,
Güteklasse C, Belastbarkeit bis 3700 A.
b) Zweipulsige Brückenschaltung, Belastbarkeit bis 80 mA, Güteklasse C,
maximal 3700 V Eingangsspannung.
c) Zweipulsige Brückenschaltung, Belastbarkeit bis 80 mA, Güteklasse C,
maximal 3700 mV Eingangsspannung.
d) Zweipulsige Brückenschaltung, Amplitude der Eingangsspannung
maximal 80V , kapazitive Belastung zulässig (maximal 3700 pF).
e) Zweipulsige Brückenschaltung, maximal 80V Eingangsspannung,
kapazitivelastung zulässig, maximal 3,7 A Strombelastung.
35.

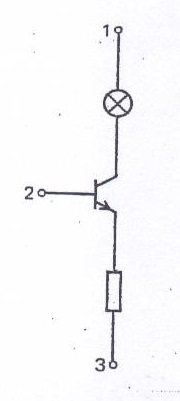

In der Schaltung soll die Lampe leuchten. An den Punkten 1,2 und 3 müssen hierzu Spannungen angelegt werden. In welcher Zeile der Tabelle sind die Spannungen den Anschlusspunkten richtig zugeordnet?
...........Punkt 1...........Punkt 2 ...........Punkt 3
a) 0 V ..............- 7 V..................+1 V
b) +5 V ..............- 7 V..................-3 V
c) +3 V ................0 V..................+3 V
d) -8 V ..............- 10 V.................. 0 V
e) +10 V ..............-+3 V..................0 V
36.
Das Bild zeigt die Stromsteuerkennlinie eines bipolaren Transistors. Wie groß ist der Gleichstromverstärkungsfaktor B im Arbeitspunkt A?
a) 10
b) 50
c) 100
d) 500
e) 1000
37.
In der Schaltung wird der Widerstand R2 vergrößert. Wie wirkt sich diese Änderung aus?
a) Die Spannung UCE wird größer.
b) Die Spannung am Widerstand Rc wird kleiner.
c) Der Strom IB wird kleiner.
d) Der Strom Ic wird kleiner.
e) Die Spannung UCE wird kleiner.
38.
Welche Zuordnung Schaltzeichen/Benennung ist richtig?
a) ODER-Glied mit negiertem Ausgang
b) UND-Glied mit negiertem Eingang
c) ODER-Glied mit dynamischen Eingang
d) Exklusiv-ODER-Glied
e) NOR-Glied mit negiertem Eingang
39.

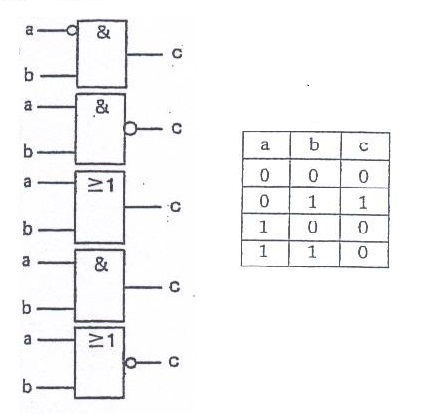

Zu welchem Verknüpfungsglied gehört die Wahrheitstabelle?
a) .
b) .
c) .
d) .
e) .
40.

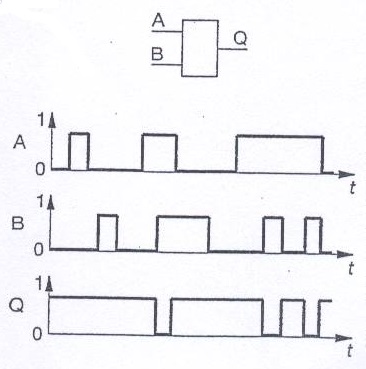

Zu welcher logischen Verknüpfung gehört das dargestellte Zeitablauf-Diagramm?
a) UND
b) ODER
c) NOR
d) XOR
e) NAND
41.

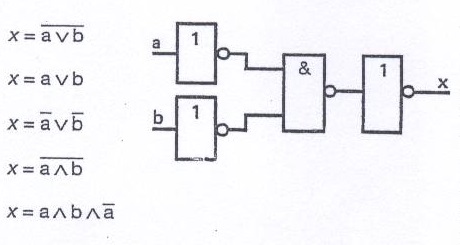

Welche Gleichung gilt für die dargestellte Logikschaltung?
a) .
b) .
c) .
d) .
e) .

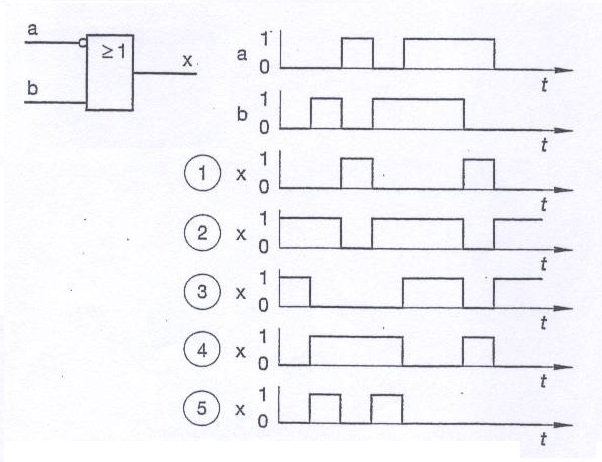

42.
Welches Impulsdiagramm kann am Ausgang des Verknüpfungsglieds bei den gegebenen Eingangsimpulsen aufgenommen werden?
1
) .
2
) .
3
) .
4
) .
5
) .

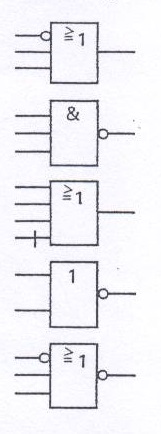

43.

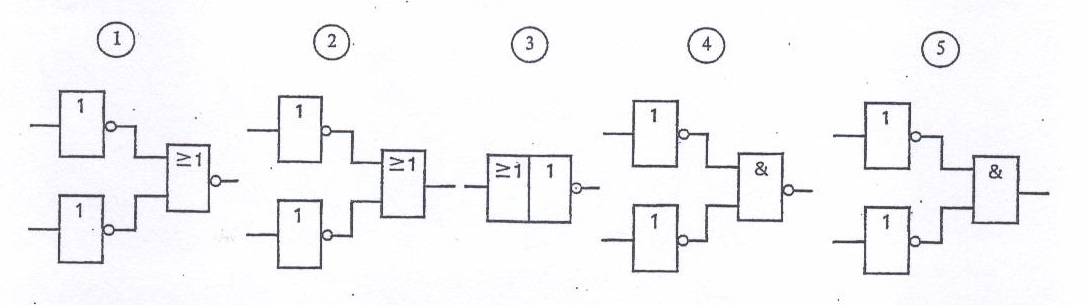

Welches Verknüpfungsglied hat die gleiche Funktion wie ein UND-Glied?
1
) .
2
) .
3
) .
4
) .
5
) .
44.

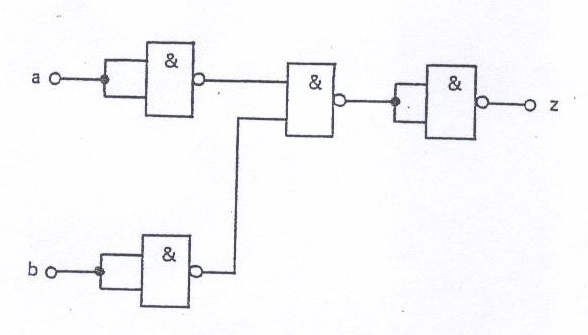

Zu welcher Funktion wurden die nebenstehenden 4 NAND-Gatter geschaltet?
a) UND
b) ODER
c) NOR
d) NAND
e) ExklusivODER
45. Die BGVA3 (VBG4) ist die Unfallverhütungsvorschrift für elektrische Anlagen und Betriebsmittel. Welche Institution hat diese Unfallverhütungsvorschrift erstellt?
a) Bundesministerium für Wirtschaft
b) Arbeitgeberverband der Metallindustrie
c) Berufsgenossenschaft
d) Verband Deutscher Elektrotechniker (VDE)
e) Deutsche Elektrotechnische Kommission im DIN und VDE
46.
Welche Höchstwert darf die Nennspannung bei de Schutzmaßnahme Schutzkleinspannung (SELV) nicht überschreiten?
...........Wechselspannung.........Gleichspannung
a) ........25 V.............................50 V
b) ........50V.............................50 V
c) ........42 V.............................65 V
d) ........50 V............................120 V
e) ........65 V............................120 V

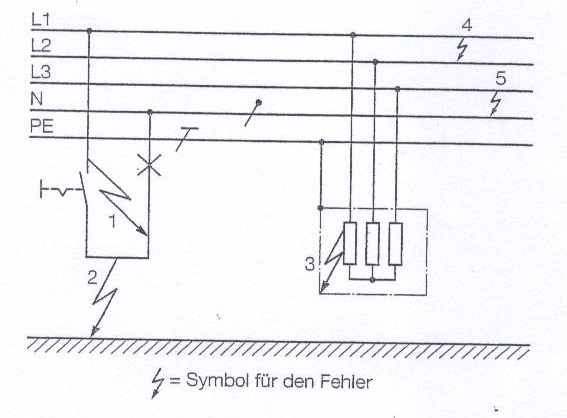

47. Welcher der mit den Zahlen 1-5 gekennzeichneten Fehler ist richtig bezeichnet?
a) Fehler 1: Kurzschluss
b) Fehler 2: Erdschluss
c) Fehler 3: Leiterschluss
d) Fehler 4: Leiterschluss
e) Fehler 1: Körperschluss
48.
Welche Folgen hat es, wenn der Schutzleiter eines Elektrogerätes unterbrochen wird?
a) Bei Körperschluss kann am Gehäuse des Geräts Spannung anstehen.
b) Die Sicherung des Stromkreises spricht an.
c) Das Elektrogerät arbeitet nicht mehr.
d) Alle Metallgehäuse von Elektrogeräten, die am gleichen Stromkreis angeschlossen sind, können unter Spannung stehen.
e) Das Gerät arbeitet mit doppelter Leistung.
49.
Was versteht man unter duroplastischen Kunststoffen?
Kunststoffe die ...
a) weich und gummiartig sind
b) spanlos umformbar und schweißbar sind
c) sich mit Hilfe von Heißluft verformen lassen
d) lichtundurchlässig und kratzfest sind
e) nach vollständiger Aushärtung nicht mehr plastisch verformbar sind
50.

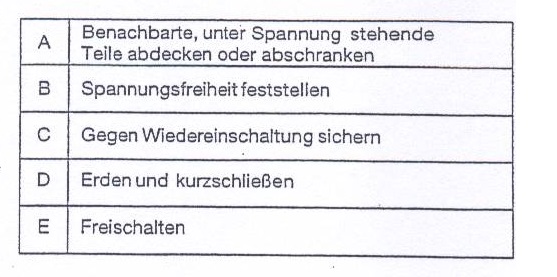

Für das Arbeiten an elektrischen Anlagen und Betriebsmitteln hat die Berufsgenossenschaft 5 Sicherheitsregeln aufgestellt, die nebenstehend (A bis E) wiedergegeben sind. In welcher Reihenfolge sind die Regeln zu befolgen?
a) A B C D E
b) B E C D A
c) E C B D A
d) A BE C D
e) C E B D A
51.
Die Unfallverhütungsvorschriften enthalten Verbots-, Gebots-, Warn- und Rettungszeichen. In welcher Zeile der Tabelle sind die Bilder den Begriffen richtig zugeordnet?
.......Verbotszeichen......Gebotszeichen....Warnzeichen......Rettungszeichen
a) ...Bild 4.....................Bild 2...................Bild 1...................Bild 3
b) ...Bild 3....................Bild 1....................Bild 2...................Bild 4
c) ...Bild 2.....................Bild 3...................Bild 1...................Bild 4
d) ...Bild 1.....................Bild 3...................Bild 2...................Bild 4
e) ...Bild 2.....................Bild 4...................Bild 3...................Bild 1
This is more feedback!
This is the feedback!
Oben
