Man kann das nichlineare Spannungs- /Strom- Verhalten einer Diode deutlich erkennen:
... sie wird erst ab der Schwellspannung (0.7 V) niederohmig!

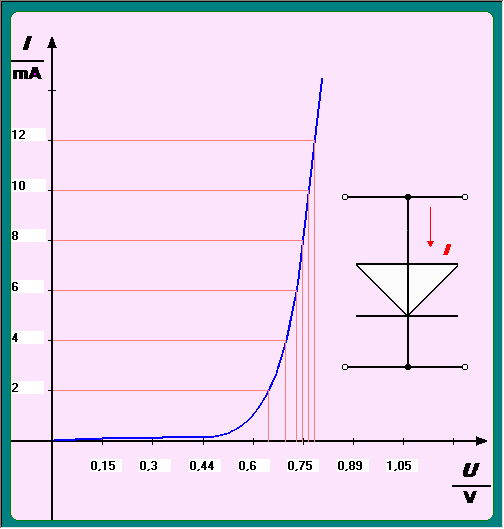

Kennlinien-Darstellung einer Diode
|
|
| Die Kennlinien mit der
Spannungskom- ponenten in X-Richtung und mit den Strom- Komponenten in Y-Richtung wird
hier als Zeichnung dargestellt. Man kann das nichlineare Spannungs- /Strom- Verhalten einer Diode deutlich erkennen: ... sie wird erst ab der Schwellspannung (0.7 V) niederohmig!
|
