Durch die Nichtlinearität zwischen U und I, also der X- und Y-Größe, wird eine gekrümmte Kurve dargestellt.

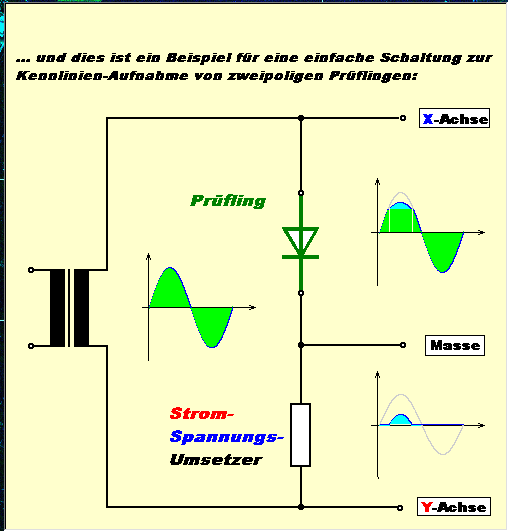

Kennlinien-Darstellung von Dioden
|
|
| Kennlinien mit der
Spannungskomponente in X-Richtung und mit der Strom-Kompo- nente in Y-Richtung auf dem
Osilloskop dargestellt. Durch die Nichtlinearität zwischen U und I, also der X- und Y-Größe, wird eine gekrümmte Kurve dargestellt.
|
