Man sieht, dass der resultierende Widerstand R23 kleiner ("steiler") als die Widerstände R2 oder R3 ist.
Der Schnittpunkt R1 / R23 gibt sowohl die Spannungsteilung, wie auch den Gesamtwiderstand wieder..

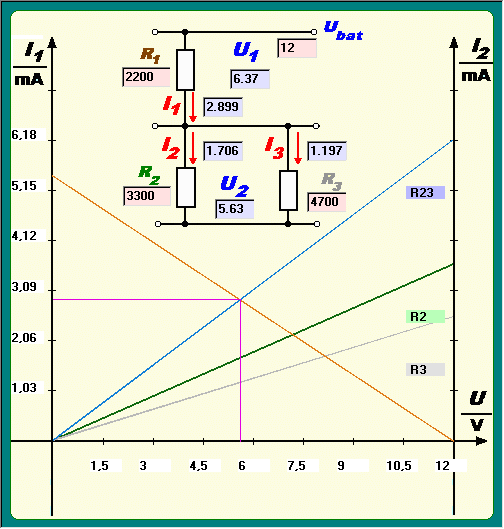

Kennlinien-Darstellung eines Spannungsteilers
|
|
| Die Kennlinien mit der
Spannungs- komponenten in X-Richtung und mit den Strom- Komponenten in Y-Richtung wird
hier als Zeichnung dargestellt. Man sieht, dass der resultierende Widerstand R23 kleiner ("steiler") als die Widerstände R2 oder R3 ist. Der Schnittpunkt R1 / R23 gibt sowohl die Spannungsteilung, wie auch den Gesamtwiderstand wieder.. |
