Der Schnittpunkt gibt sowohl die Spannungsteilung, wie auch den Gesamtwiderstand wieder.
.

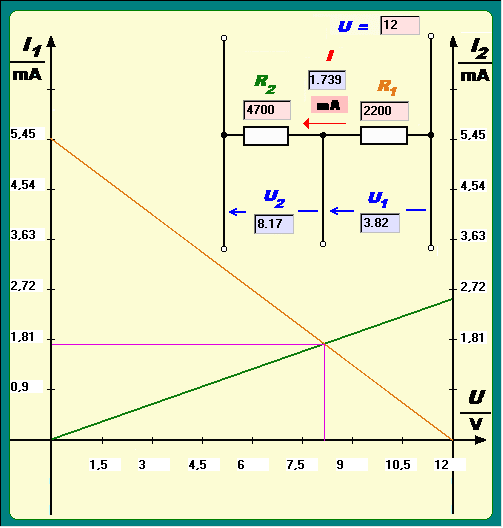

Kennlinien-Darstellung von Reihen-Widerständen
|
|
| Die Kennlinien mit der
Spannungs- komponenten in X-Richtung und mit den Strom- Komponenten in Y-Richtung wird
hier als Zeichnung dargestellt. Der Schnittpunkt gibt sowohl die Spannungsteilung, wie auch den Gesamtwiderstand wieder. . |
