Kennlinien-Darstellung von parallelen Widerständen

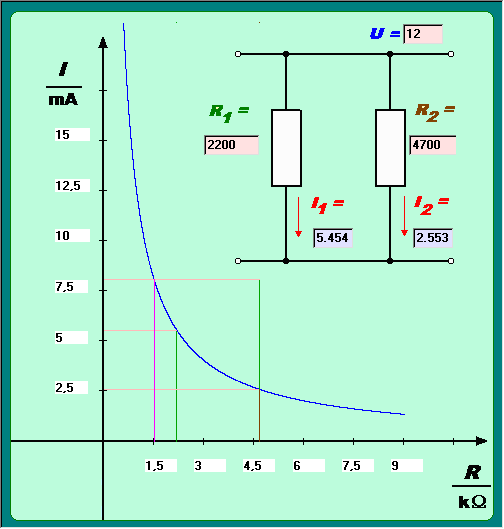

Die Kennlinien mit der Widerstands- komponenten in X-Richtung und mit der Strom- Komponenten in Y-Richtung wird hier auf dem Osilloskop dargestellt.
Durch die Funktion  1 / R wird eine gekrümmte Kurve dargestellt.

.
