Durch die Proportionalität von U / I, also der X- und Y-Größe, wird eine Gerade dargestellt.
.

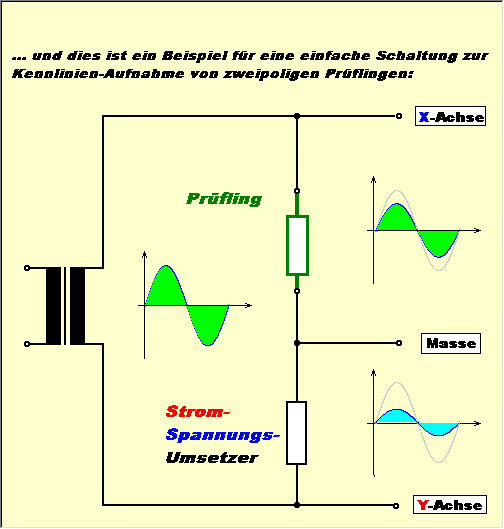

Prinzip eines Widerstand-Kennlinien-Schreibers
|
|
| Kennlinien mit der
Spannungskomponente in X-Richtung und mit der Strom-Kompo- nente in Y-Richtung auf dem
Osilloskop dargestellt. Durch die Proportionalität von U / I, also der X- und Y-Größe, wird eine Gerade dargestellt. . |
