Kennlinien-Darstellung eines invertierenden OP-Verstärkers

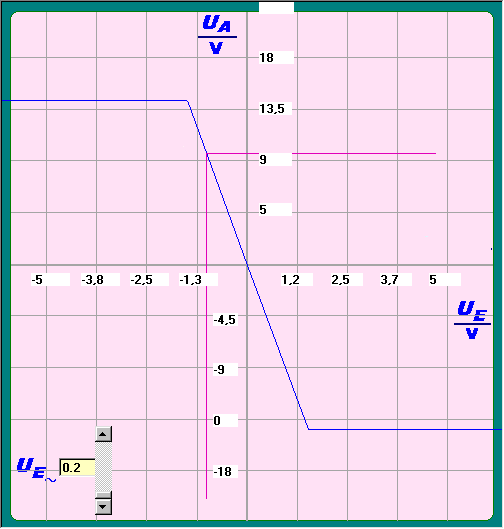

Die Übertragungs-Kennlinie mit den Spannungskomponenten sowohl in X-Richtung wie in Y-Richtung wird hier am Oszilloskop dargestellt.
Man kann dasVerhalten eines inver- tierenden Operations-Verstärkers deutlich erkennen:
... die Phasendrehung um 180 Grad zwischen Eingangs- und Ausgangs-Signal !
... die obere und untere Begrenzung durch die Betreibsspannung!
