Arbeitsgerade und Arbeitswiderstand (I)

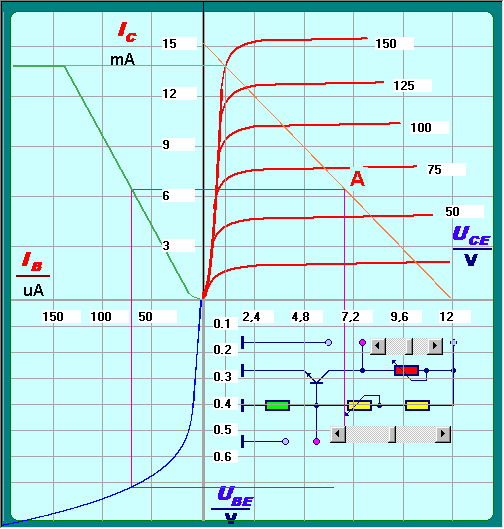

scr1101b.gif (16487 Byte) Die Eigenschaften eines Transistors kann man am Besten dem Vier-Quadranten-Feld entnehmen:
  1. Ausgangs-Kennlinien-Feld (oben - rechts)
  2. Verstärkung (oben - links)
  3. Eingangskennlinenfeld (unten - links)

... verfolgt man die hell-lilane Linie von rechts - unten aus, so kann man bei einer Basis-Vorspannung von 0,65 V einen Basis-Strom von 70 uA feststellen. Dieser Basistrom wird 95 -fach versträrkt und ergibt damit einen Kollek-torstrom von 6,65 mA. An einem Arbeits-Widerstand von 800 Ohm wird dadurch eine Spannung von 5,32 V erzeugt. Bei einer Betriebs-Spannung von 12 V verbleibt über dem Transistor eine Spannung von 6,68 V.


... ändere die Basis-Vospannung mit dem unteren grauen Regler !
