Man kann dasVerhalten eines Transistors deutlich erkennen:
... der Kollektorstrom ist vom Basis-Strom
direkt abhängig (B) !
... je höher die Basis-Strom, um so höher
ist der Kollektor-Strom!

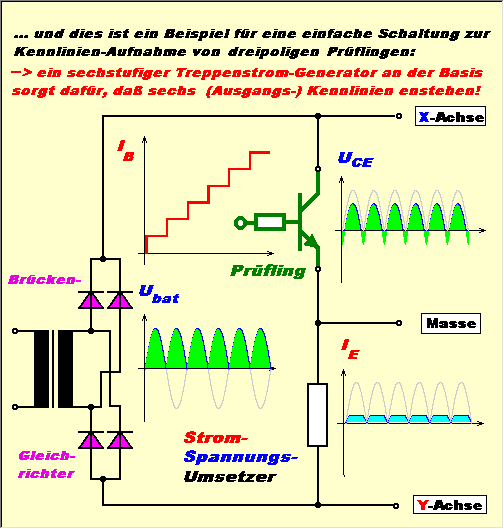

Kennlinien-Darstellung eines Transistors
|
|
| Die Kennlinien mit der
Spannungskom- ponenten in X-Richtung und mit den Strom- Komponenten in Y-Richtung wird
hier am Oszilloskop dargestellt. Man kann dasVerhalten eines Transistors deutlich erkennen: ... der Kollektorstrom ist vom Basis-Strom direkt abhängig (B) ! ... je höher die Basis-Strom, um so höher ist der Kollektor-Strom!
|
